ILLKO ZEROTESTpro - Měřič impedance smyčky

Doprava ZDARMA

Kompletní specifikace
Parametry
ILLKO ZEROTESTpro - Měřič impedance smyčky
skladem
10 099 Kč
/ ks
8 346 Kč bez DPH

Kompletní specifikace

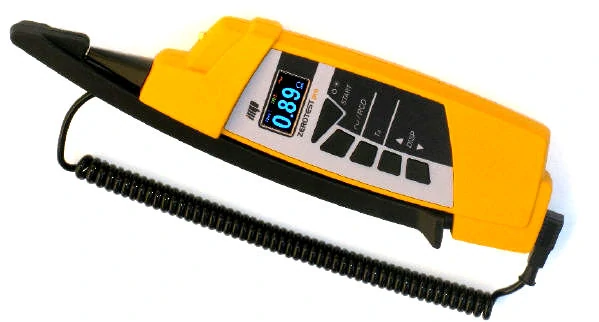

Illko Zerotestpro IL 1720 je digitální měřič impedance poruchové smyčky a sítě. Přístroj umožňuje

zobrazit i 1,5 násobek změřené impedance a impedanci zvýšenou o chybu měření.

včetně CZ kalibrace

Přístroj ZEROTESTpro
Stáčený měřicí vodič s měřicím hrotem
Pouzdro
Kalibrační list
Záruční list
Návod k používání
Kartónový obal

Funkce a vlastnosti přístroje:

měří:

- impedanci poruchové smyčky, impedanci sítě a zkratový proud
- impedanci poruchové smyčky a zkratový proud bez vybavení proudového chrániče
(V některých případech může dojít k vybavení proudového chrániče - týká se především typů s IΔN = 30 mA a 10 mA. Podrobněji viz návod.)
- síťové napětí

další vlastnosti:

umí zobrazit i 1,5 násobek změřené impedance a impedanci zvýšenou o chybu měření
- umožňuje indikovat fázový vodič
- v paměti přístroje je umístěna databáze jisticích prvků umožňující automatické vyhodnocení výsledků měření
- nový patentově chráněný systém uložení měřicích hrotů v přepravní poloze
- vysoce kontrastní vícebarevný grafický OLED displej zaručuje výbornou čitelnost
- možnost osvětlit měřený objekt bílým světlem vysoce svítivé LED
- lze nabíjet akumulátory přímo v přístroji

Impedance poruchové smyčky

Rozsah měření	0,00 ÷ 4,99 Ω 5,0 ÷ 49,9 Ω 50 ÷ 200 Ω
Jmenovitý rozsah dle ČSN EN 61557	0,27 ÷ 200 Ω
Základní chyba měření (0,00 ÷ 4,99 Ω) (5,0 ÷ 49,9 Ω) (50 ÷ 200 Ω)	± (3% z MH + 5 D)* ± (3% z MH + 3 D)* ± 3% z MH*
Pracovní chyba měření (0,00 ÷ 4,99 Ω) (5,0 ÷ 49,9 Ω) (50 ÷ 200 Ω)	± (4% z MH + 7 D)* ± (4% z MH + 4 D)* ± 4% z MH*
Zatěžovací odpor	50 Ω, proměnný počet pulsů 10 ms

Impedance poruchové smyčky bez vybavení proudového chrániče

Rozsah měření	0,0 ÷ 4,9 Ω 5 ÷ 200 Ω
Jmenovitý rozsah dle ČSN EN 61557	0,8 ÷ 200 Ω
Základní chyba měření (0,0 ÷ 4,9 Ω) (5 ÷ 200 Ω)	± (5% z MH + 2 D)* ± 7% z MH*
Pracovní chyba měření (0,0 ÷ 4,9 Ω) (5 ÷ 200 Ω)	± (6% z MH + 2 D)* ± 8% z MH*
Zatěžovací odpor	50 Ω, proměnný počet a šířka pulsů

Zkratový proud

Rozsah měření	0 ÷ 999 A 1,0 ÷ 9,9 kA 10 ÷ 23 kA
Základní chyba měření	± (zákl. chyba měření impedance + 1 D)*
Pracovní chyba měření	± (prac. chyba měření impedance + 1 D)*

Střídavé napětí (skutečná efektivní hodnota TRMS)

Rozsah měření	24 V ÷ 260 V (48 Hz ÷ 52 Hz)
Rozlišovací schopnost	0,1 V
Základní chyba měření	± (2% z MH + 2 D)*
Pracovní chyba měření	± (3% z MH + 3 D)*

Všeobecně

Napájení	4 ks AAA (LR03) alkalická baterie 1,5 V nebo NiMH akumulátor 1,2 V
Displej	OLED, vícebarevný, grafický
Třída ochrany	II (dvojitá izolace)
Přepěťová kategorie	CAT III / 300 V
Stupeň znečištění	2
Krytí	IP 40
Rozměry	asi 260 x 70 x 40 mm
Hmotnost (včetně baterií a měř. hrotu)	asi 0,36 kg
