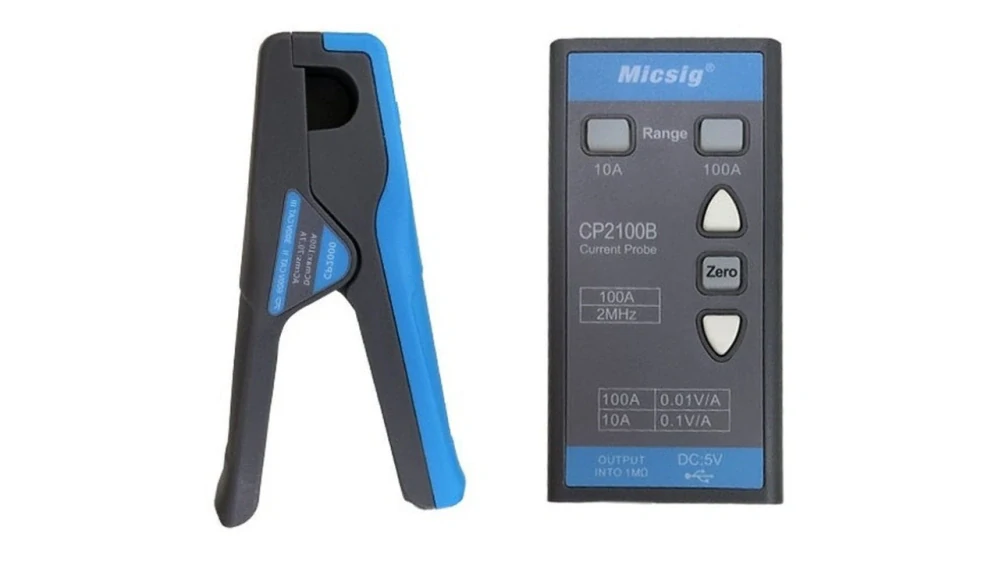

Proudová sonda Micsig CP2100B

proudová sonda Micsig CP2100B

Proudová sonda až do 100 A Peak a šířkou pásma 2,5 MHz bandwidth.

Základní vlastnosti

• šířka pásma DC až 2,5 MHz
• náběžnán hrana ≤140ns maximální rozdíl měřeného napětí (DC+ Peak AC) až 5600 V
• proudové rozsahy 10A/100A
• výstupní citlivost 0,1 V/A (rozsah 10A) a 0,01 V/A (rozsah 100A)
• typická DC přesnost: 3%±50mA (rozsah 10A), 4%±50mA(rozsah 100A, 500mA až 40Apk), 15%(rozsah 100A, 40Apk až 100Apk)
• zpoždění signálu <150ns (rozsah 10A), <200ns (roysah 100A)
• roysahy měření proudu: 50mA až 10Apk (rozsah 10A), 1A až 100Apk (rozsah 100A)
• max. měřitelný proud 100Apk, 70,7Arms(DC+ACpk) / 200Apk-pk, 70,7Arms(AC)
• max. pracovní napětí CAT III 300V, CAT II 600V
• max. plovoucí napětí CAT III 300V, CAT II 600V
• max. průměr měřeného vodiče
• indikace přetížení: akustická (bzučák) + optická (LED)
• napajecí napětí: 5V DC

Ke stažení

datasheet
