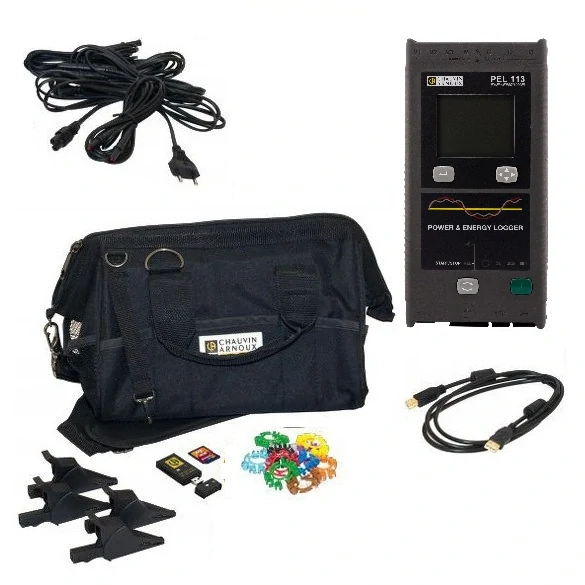

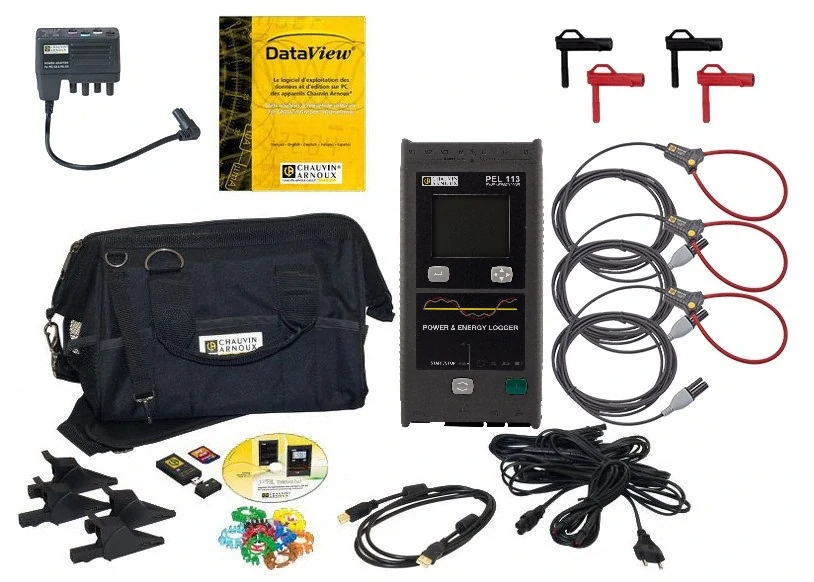

Chauvin arnoux PEL 113 + MA194/350 + DataView + Adaptér napájení + Magnetické svorky

Popis výrobku

Záznamník kvality elektrické energie PEL113

Hlavní parametry

• Záznamník kvality elektrické energie pro jedno až třífázové sítě (3AC, 3NAC, vyvážené i nevyvážené)
• Pro stejnosměrné a střídavé sítě do 1 000 V
• Jmenovitý kmitočet sítí DC / 50 / 60 / 400 Hz
• Měření proudu od 5 mA do 10 000 A (dle převodníků)
• 3 napěťové a 3 proudové vstupy (výpočet proudu N-vodičem)
• Třída přesnosti měření napětí 0,2%
• Rychlost vzorkování 128 vzorků / periodu s průměrováním do jedné naměřené hodnoty dle nastaveného intervalu (nejkratší interval záznamu 0,2 s). Paralelní záznam s intervalem 1 až 60 min (uživatelsky volitelné)
• Výpočet a záznam činného, jalového i zdánlivého výkonu (W, VA, var)
• Výpočet a záznam činných, jalových i zdánlivých energií (Wh, VAh a varh) s rozlišením ve 4 kvadrantech (induktivní nebo kapacitní zátěž, spotřeba nebo dodávka energie)
• Měření a záznam účiníku cos θ, tan θ, PF
• Měření a záznam celkových harmonických zkreslení i jednotlivých složek až do 50. harmonické

Další funkce a parametry

• Analýza motorů. Po připojení k mobilní aplikaci softwarový nástroj vypočítá mechanické parametry pohonu jako jsou otáčky, točivý moment nebo účinnost v reálném čase

• Záznam střední, minimální a maximální hodnoty. V každém uloženém vzorku je údaj o extrémních hodnotách min a max za vzorkovací periodu
• Programovatelné začátky a konce záznamů s vlastním pojmenováním
• Software PEL Transfer^® v českém jazyce pro stažení, tisk a export naměřených dat do tabulkových procesorů (např. MS Excel). Rovněž umožňuje komunikaci se záznamníkem v reálném čase a to s více přístroji současně. To usnadňuje hledání problémových míst v instalaci
• Software DataView^®  v českém jazyce (volitelné příslušenství) umožňuje vyšší analýzu naměřených dat. Databázové zpracování nabízí evidenci míst měření, techniků provádějících měření, zákazníků. Umožňuje vkládání externích dat z dalších aplikací (např. MS Word, Excel, ...), poznámky, obrázky a jiné.

Komunikace a ukládání dat

	Umožňuje online komunikaci a stažení dat přes bezdrátovou síť Zobrazení měřených dat v reálném čase Přístupový body (Acces point - AP) umožňuje připojení až 5 uživatelů
	Připojení do LAN sítě pro vzdálenou správu přístroje Současné připojení více zařízení PEL současně k jednomu PC Zobrazení měřených dat v reálném čase z více zařízení PEL současně
	Rozhraní USB (B) pro správu přístroje, monitorování a stažení dat Automatické spojení s přístrojem při opakovaném připojení
	Slot na SD karty do velikosti až 32 GB Možnost snadné výměny karty pro načítání ve čtečkách karet v PC

Provedení a fyzické parametry

• Samostatný napájecí vstup pro napájení z pomocného zdroje nebo z měřené instalace pomocí adaptéru (volitelné příslušenství)
• Integrovaný NiMH akumulátor pro překlenutí krátkých výpadků (doba provozu cca 30 min)

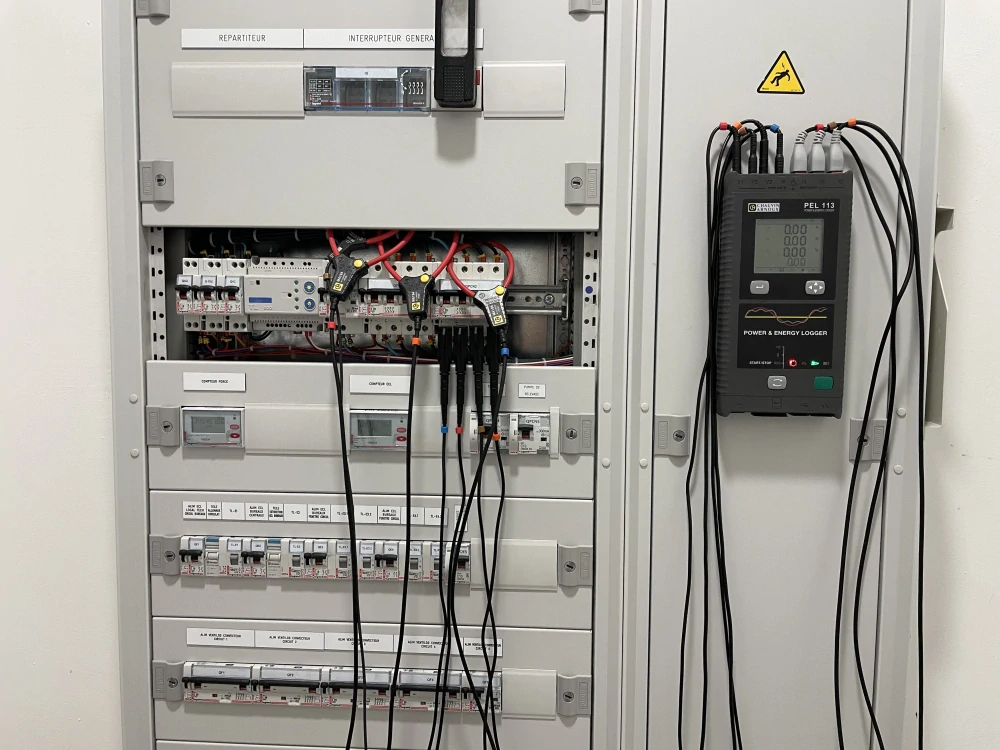

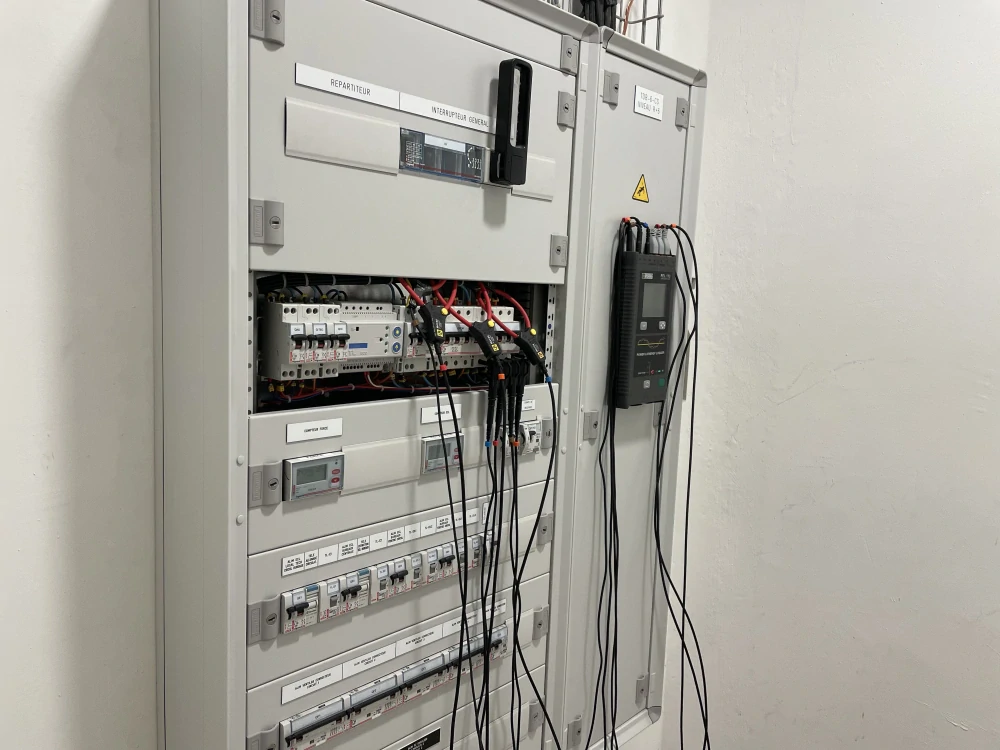

• Zadní část přístroje se silnými integrovanými magnety pro uchycení na dveřích rozváděče
• Robustní konstrukce, ergonomický design
• Elektrická bezpečnost CAT IV/600 V a CAT III/1 000 V
• Vysoký stupeň krytí IP54
• Mechanická odolnost na pád z 1  m
• Provozní teplota 0 až 50 °C
• Rozměry: 25,6 cm × 12,5 cm × 3,7 cm (bez snímačů)
• Hmotnost: 0,95 kg

• Záruka na hlavní přístroj: 24 měsíců
