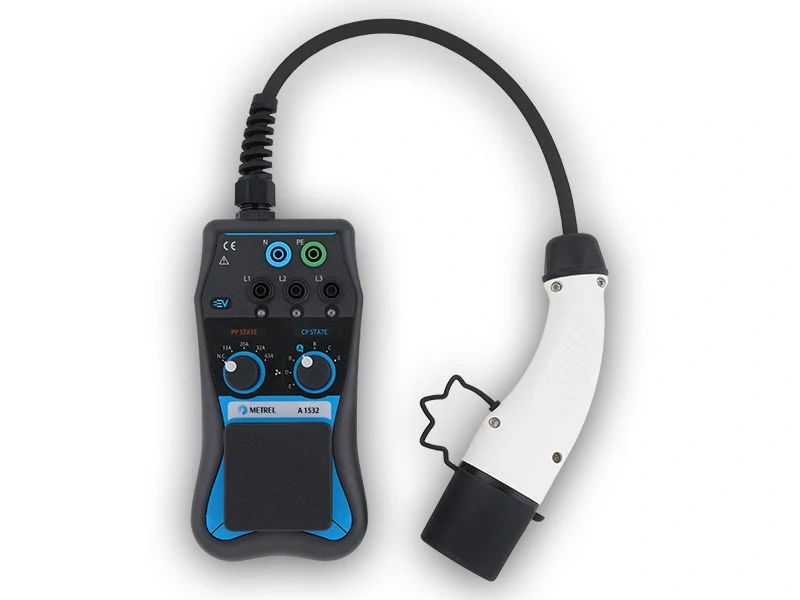

Metrel A 1532 XA - EVSE adaptér

A 1532 je speciální doplněk určený pro testování dobíjecích stanic pro elektromobily (EVSE).
Slouží k ověření elektrické bezpečnosti a také k funkčnímu testu dobíjecí stanice.
Ve výstupu pro Eurotest je fázi L1.
Přednostně je určen jako příslušenství k MI 3152 EurotestXC.

Parametry:

Rozsah dodávky:

• Přístroj A1532
• Návod k používání
• Brašna na přístroj
• Záruční list
• Kartonový obal

Pomocí EVSE adaptéru A 1532 lze testovat bezpečnostní a funkční prvky dobíjecích stanic pro elektromobily, které jsou vybaveny dobíjecí zásuvkou Mennekes typ 2 mode 3. Tyto zásuvky obsahují dva signální kontakty PP (Proximity Pilot) a CP (Control Pilot), které indikují připojení elektromobilu k dobíjecí zásuvce, maximální proudovou zatížitelnost dobíjecího kabelu elektromobilu a zahajuje dobíjení příslušným proudem, je-li vyhodnocena kompatibilita podmínek dobíjení pro připojený elektromobil.

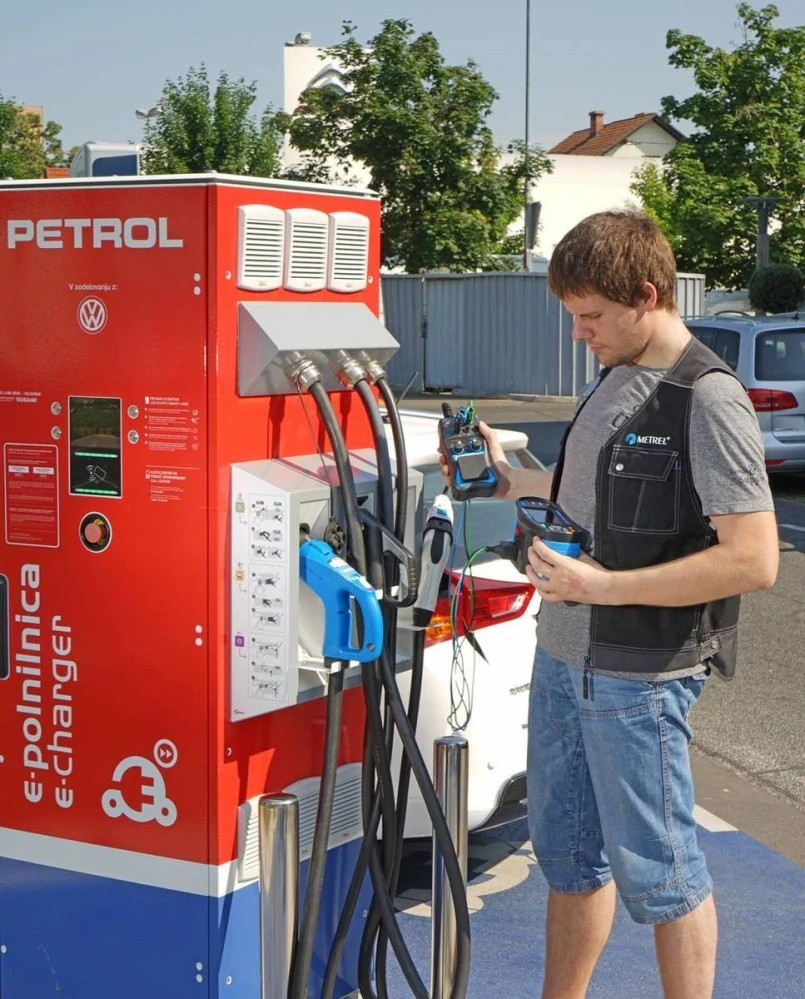

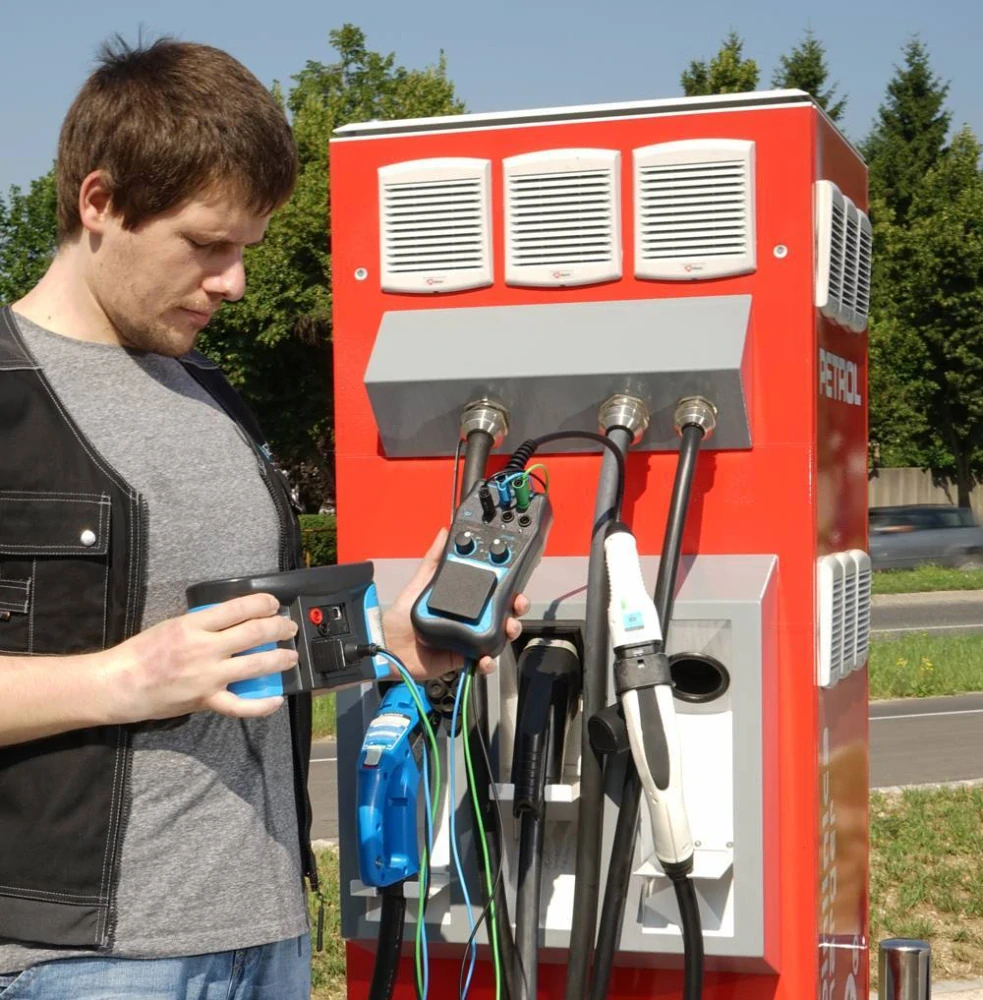

EVSE adaptér po připojení ke kontrolované dobíjecí stanici (obr. nahoru) simuluje elektromobil. Parametry signálních kontaktů PP a CP lze nastavit ovládacími prvky na adaptéru. Přes adaptér připojený EurotestXC pak měří a vyhodnocuje odezvu EVSE. Pro testování EVSE disponuje EurotestXC naprogramovanou autosekvencí, po jejímž spuštění proběhne test automaticky. Příklad takové auto sekvence je uveden na obr.2. Jak je z obr. zřejmé, součástí autosekvence je i měření napětí generovaného stanicí, automatický test impedance všech proudových smyček a test parametrů RCD.

Součástí kontroly bezpečnosti EVSE může být takové měření parametrů speciálních proudových chráničů typu EV reagujících na usměrněné pulzní poruchové proudy s DC složkou >6 mA, jsou-li v nabíjecích stanicích použity.
