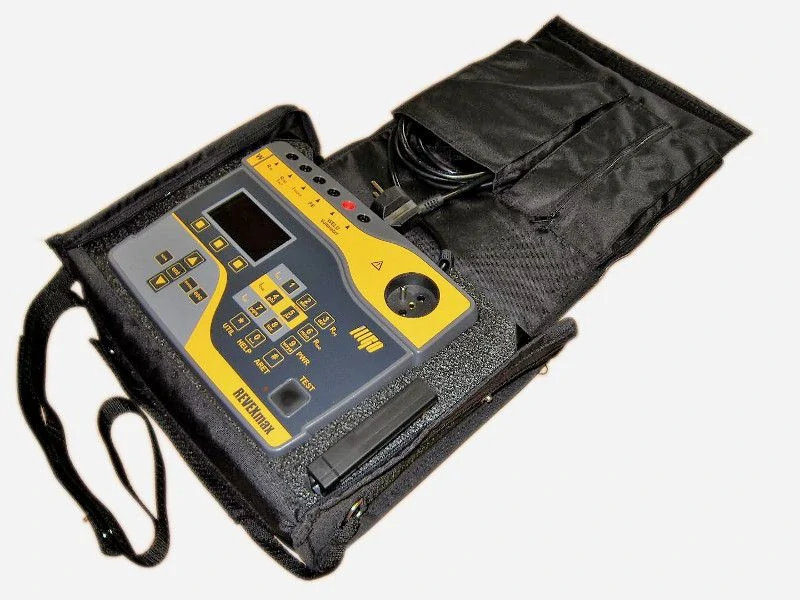

ILLKO REVEX max Weld- Revize spotřebičů a zkoušení svařovacích zařízení
včetně brašny na přenášení
Přístroj je určen především pro zkoušení bezpečnosti elektrických spotřebičů tak, jak to požaduje ČSN 33 1600 ed.2, ale lze jím testovat obecně jakýkoli elektrický spotřebič napájený ze sítě 230V/400V, pokud je vybaven pohyblivým přívodem.
Přístroj se vyrábí ve dvou verzích – STANDARD a WELD. Jak již označení napovídá, je verze WELD rozšířena o funkce umožňující provádět kontroly svařovacích zařízení podle ČSN EN 60 974-4 ed.3 (obr. 2).
Rozsah dodávky:
- Přístroj REVEXmax W
- Spojovací vodič bezpečnostní (banánek/banánek), černý, délka 2 m
- Spojovací vodič bezpečnostní (banánek/banánek), červený, délka 2 m
- Měřicí hrot bezpečnostní černý
- Krokosvorka červená
- USB kabel A-B
- Náhradní pojistka F 16 A / 500 V, 32 x 6,3 mm, 2 ks
- Návod k používání
- Kalibrační list
- Záruční list
- Kartonová krabice
- P6150 pouzdro na přenášení
Funkce a vlastnosti přístroje:
Měření:
- odpor ochranného vodiče proudem > 1 A AC
- izolační odpor napětím 500 V DC a 250 V DC
- náhradní unikající proud
- proud tekoucí ochranným vodičem a dotykový proud se záměnou vodičů L a N
- rozdílový a dotykový proud se záměnou vodičů L a N
- zdánlivý příkon zkoušeného spotřebiče
- proud odebíraný zkoušeným spotřebičem ze zdroje
- napětí zdroje
- výstupní napětí svařovacího obvodu naprázdno u zařízení pro obloukové svařování
- napětí pomocí měřicích hrotů
Další vlastnosti:
- možnost připojení řady přídavných zařízení pro měření - třífázové adaptéry, klešťové přístroje aj.
- střídavé veličiny jsou měřeny metodou TRMS (skutečná efektivní hodnota)
- USB konektor pro připojení příslušenství (např. čtečka čárového kódu)
- USB konektor pro připojení PC
- grafický OLED displej (velmi dobře čitelný za různých světelných podmínek)
- odolná foliová klávesnice
- samostatné tlačítko START pro spuštění vybraného měření
- funkce help v přístroji
Přístroj je vybaven řadou kontrolních a bezpečnostních funkcí:
- kontrolou nebezpečného dotykového napětí na PE kolíku v napájecí zásuvce před zahájením měření
- kontrolou připojení PE kolíku v napájecí zásuvce k vodiči PE před zahájením měření
- trvalou kontrolou velikosti unikajícího proudu v průběhu měření
- kontrolou velikosti odebíraného proudu z napájecí zásuvky
- manuální kontrolou správné funkce přístroje (autotest)
Pro usnadnění a zvýšení produktivity práce při vykonávání revizí el. spotřebičů je přístroj REVEXmax ve spojení s PC softwarem vybaven funkcemi vedení databáze spotřebičů:
- identifikací spotřebičů pomocí ID kódu (čárový kód)
- možností přenesení databáze spotřebičů nebo jejích vybraných částí z PC do přístroje
- možností aktualizace databáze spotřebičů z přístroje do PC
- možností využití automatických pracovních postupů při revizi
- manuálním vyhodnocováním výsledku revize přímo v přístroji
- možností individuální úpravy formuláru v PC
Co je to unikající proud?
- Unikající proud teče mezi vzájemně izolovanými částmi spotřebiče (například mezi síťovou a přístupnou částí).
- Velikost unikajícího proudu ovlivňuje především stav izolace mezi vzájemně izolovanými částmi spotřebiče, ale také kapacitní a indukční vazby mezi těmito částmi.
- Měřením unikajícího (dotykového) proudu se zjišťuje, jaký proud by protékal tělem člověka dotýkajícího se přístupných (neživých) částí spotřebiče třídy II. U spotřebičů třídy I by změřený unikající proud protékal lidským tělem po přerušení ochranného vodiče.
Technické parametry:
Odpor ochranného vodiče proudem > 1 A AC
| Rozsah měření / rozlišení | 0,00 ÷ 10,00 Ω / 0,01 Ω |
| Základní nejistota měření | ±(2 % z MH + 2 D)* |
| Měřicí napětí naprázdno | 5 V ÷ 12 V |
| Měřicí proud (R ≤ 1 Ω) | ≥ 1 A AC |
| Kompenzace odporu měřicích vodičů | ano (do 2 Ω) |
Izolační odpor
| Rozsah měření / rozlišení | 0,200 MΩ ÷ 19,99 MΩ / 0,01 MΩ 20,0 MΩ ÷ 100,0 MΩ / 0,1 MΩ |
| Základní nejistota měření | ±(2 % z MH + 2 D)* ≤ 19,99 MΩ ±(4 % z MH + 15 D)* ≥ 20,0 M Ω |
| Jmenovité měřicí napětí | 250 V / 500 V DC |
| Jmenovitý měřicí proud | ≥ 1 mA DC |
Unikající proud - přímá metoda (proud procházející ochranným vodičem)
| Rozsah měření / rozlišení | 0,00 mA ÷ 10,00 mA / 0,01 mA |
| Základní nejistota měření | ±(2 % z MH + 2 D)* |
| Kmitočtová charakteristika měřicího obvodu | dle ČSN 33 1600 ed. 2 |
Unikající proud - rozdílová metoda
| Rozsah měření / rozlišení | 0,00 mA ÷ 10,00 mA / 0,01 mA |
| Základní nejistota měření | ±(2 % z MH + 3 D + X)* |
| Kmitočtová charakteristika měřicího obvodu | dle ČSN 33 1600 ed. 2 |
X = S (0,001 IΔ + 0,001)
kde S je zdánlivý příkon měřeného spotřebiče [VA] a IΔ je zobrazený unikající proud [mA]
Unikající proud - náhradní metoda
| Rozsah měření / rozlišení | 0,00 mA ÷ 20,00 mA / 0,01 mA |
| Základní nejistota měření | ±(2 % z MH + 2 D)* |
| Měřicí napětí naprázdno | 230 V ± 15 % / 50 Hz |
| Max. měřicí proud | 3,5 mA |
Unikající proud externím měřicím zařízením
| Rozsah měření / rozlišení | 0,00 mA ÷ 20,00 mA / 0,01 mA |
| Základní nejistota měření | ±(3 % z MH + 10 D)* 1 |
Příkon zdánlivý
| Rozsah měření / rozlišení | 10 W ÷ 3680 W, VA / 1 VA |
| Základní nejistota měření | ±(3 % z MH + 2 D)* |
Napětí sítě UL-N
| Rozsah měření / rozlišení | 207,0 V ÷ 253,0 V / 0,1 V |
| Základní nejistota měření | ±(1 % z MH + 2 D)* |
Proud procházející spotřebičem
| Rozsah měření / rozlišení | 0,0 A ÷ 16,0 A / 0,1 A |
| Základní nejistota měření | ±(2 % z MH + 1 D)* |
Proud měřený klešťovým transformátorem
| Rozsah měření / rozlišení | 0,0 A ÷ 100,0 A / 0,1 A |
| Základní nejistota měření | ±(3 % z MH + 4 D)* 1 |
Příkon zdánlivý měřený klešťovým transformátorem
| Rozsah měření / rozlišení | 10 W ÷ 9999 W, VA / 1 VA |
| Základní nejistota měření | ±(5 % z MH + 5 D)* 1 |
Napětí DC
| Rozsah měření / rozlišení | 0,0 V ÷ 130,0 V / 0,1 V |
| Základní nejistota měření | ±(2 % z MH + 3 D)* |
| Vstupní odpor | 1,1 MΩ |
Napětí AC
| Rozsah měření / rozlišení | 0,0 V ÷ 90,0 V / 0,1 V |
| Základní nejistota měření | ±(2 % z MH + 3 D)* |
| Vstupní odpor | 1,1 MΩ |
Svařovací napětí
| Rozsah měření / rozlišení | 0,0 V ÷ 130,0 V DC / 0,1 V 0,0 ÷ 90,0 V AC / 0,1 V |
| Rozsah měření vrcholové hodnoty / rozlišení | 30,0 V ÷ 130,0 V DC / 0,1 V 30,0 ÷ 90,0 V AC / 0,1 V |
| Základní nejistota měření | ±(2 % z MH + 3 D)* |
| Kmitočtová charakteristika měřicího obvodu | dle ČSN EN 60974-4 |
| Vstupní odpor | 200 Ω ÷ 5 kΩ |
* MH značí měřenou hodnotu, D značí digit,
1 Uvedené nejistoty měření platí bez započtení nejistoty měření externího měřicího zařízení (kleští/adaptéru)
Všeobecně:
| Napájení - pracovní podmínky | 230 V ± 10 % / 50 Hz |
| Displej | grafický OLED |
| Paměť | měření pro až 16000 spotřebičů |
| Propojení s PC | USB |
| Třída ochrany | II (dvojitá izolace) |
| Přepěťová kategorie | CAT II / 300 V |
| Stupeň znečištění | 2 |
| Krytí | IP 20 |
| Rozměry | 250 x 195 x 50 mm |
| Hmotnost | asi 1,75 kg |
| Pracovní teplota | 0 ÷ 40 °C |
