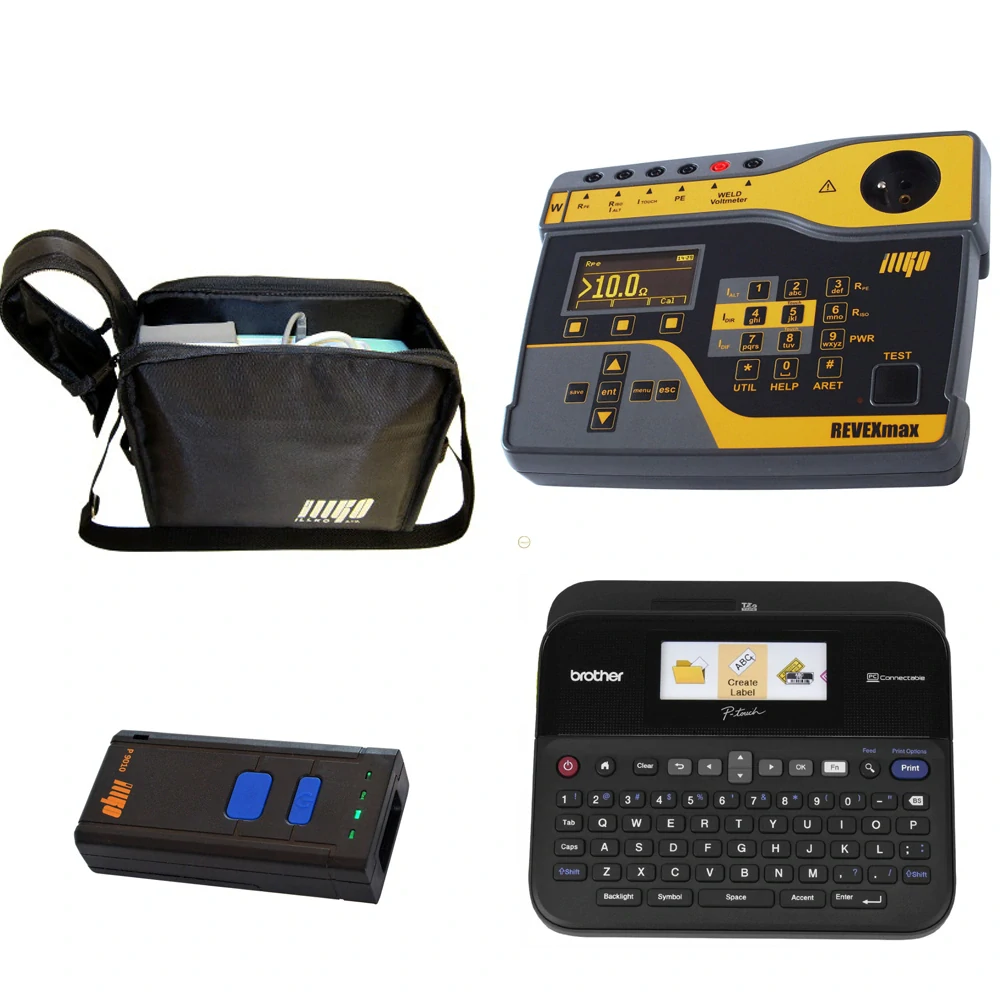

REVEXmax Weld + brašna + BT čtečka + tiskárna PT-D610BTVP

ILLKO REVEXmax Weld + brašna + BT čtečka + tiskárna PT-D610BVTP

Zvýhodněná sada přístroje REVEX MAX W

• Přístroj REVEXmax W
• Spojovací vodič bezpečnostní (banánek/banánek), černý, délka 2 m
• Spojovací vodič bezpečnostní (banánek/banánek), červený, délka 2 m
• Měřicí hrot bezpečnostní černý
• Krokosvorka červená
• USB kabel A-B
• Náhradní pojistka F 16 A / 500 V, 32 x 6,3 mm, 2 ks
• Návod k používání
• Kalibrační list CZ
• Záruční list
• Kartonová krabice

+ brašna

+ BT čtečka čárových kodů

+ tiskárna šíře 24mm dle aktuální nabídky

+ doprava ČR zdarma

Další volitelné příslušenství:

P 2012 - Spojovací vodič - modrý, 2 m



P 4011 - Krokosvorka - černá

P 4012 - Krokosvorka - modrá



P 8010 - Klešťový měřicí transformátor



P 8031 - adapter pro testování PE vodiče UPS



P 9100 - Páska TZ-241 do tiskárny čárových kódů



P 9101 - Páska TZ-231 do tiskárny čárových kódů

Revízní přístroj Revexmax W je určen především pro zkoušení bezpečnosti elektrických spotřebičů tak, jak to požaduje ČSN 33 1600 ed.2, ale lze jím testovat obecně jakýkoliv elektrický spotřebič napájený ze sítě 230V/400V, pokud je vybaven pohyblivým přívodem.

Přístroj se vyrábí ve dvou verzích – STANDARD a WELD. Jak již označení napovídá, je verze WELD rozšířena o funkce umožňující provádět kontroly svařovacích zařízení podle ČSN EN 60 974-4 ed.3 (obr. 2).

Přístroj je vestavěn v nově navrženém pouzdře, které je základem moderní řady přístrojů určených ke kontrolám bezpečnosti elektrických spotřebičů. Údaje důležité k ovládání přístroje a naměřené hodnoty jsou zobrazovány na svítícím grafickém OLED displeji.

Přístroj nahrazuje svého předchůdce REVEXprofi, a proto i on umožňuje automatizovat proces revize elektrických spotřebičů pomocí obousměrné komunikace s PC. Pro komunikaci s PC je určen program umožňující tvorbu a vedení databáze elektrických spotřebičů - SWillkostudio. Konstrukce přístroje byla navržena tak, aby ovládací i připojovací prvky byly pro uživatele přehledné a ovládání přístroje bylo intuitivní. Pro zadávání identifikačního čísla spotřebiče lze využít buď bezdrátovou Bluetooth čtečku čárových kódů nebo číselnou klávesnici přístroje.

Nápověda k jednotlivým měřicím metodám, zobrazovaná na displeji přístroje, potom znázorňuje způsob připojení spotřebiče k přístroji.

Pro připojení měřeného spotřebiče k přístroji jsou určeny zděře a síťová měřicí zásuvka na čelním panelu. K přístroji lze připojit přes proudový vstup externí měřicí zařízení – například jeden ze čtyř dodávaných třífázových adaptérů nebo měřicí proudové kleště. Pro připojení přístroje k PC slouží USB port. Dále lze k přístroji připojit USB zařízení typu HID, například čtečku čárového kódu pro automatické načtení identifikačního čísla spotřebiče (ID kód).

REVEXmax umožňuje měřit:

• odpor ochranného vodiče proudem > AC 1 A
• izolační odpor napětím 500 V a 250 V
• náhradní unikající a dotykový proud
• proud tekoucí ochranným vodičem a dotykový proud se záměnou vodičů L a N
• rozdílový a dotykový proud se záměnou vodičů L a N
• zdánlivý příkon
• proud odebíraný zkoušeným zařízením ze sítě
• napětí sítě
• napětí svařovacího obvodu podle ČSN EN 60974-4 ed.3 (jen verze WELD)

S pomocí přídavných zařízení lze přístrojem měřit:

• proud tekoucí ochranným vodičem trojfázových spotřebičů pomocí adaptérů A3P
• rozdílový proud u trojfázových spotřebičů pomocí adaptérů A3P
• procházející proud pomocí klešťového transformátoru
• zdánlivý příkon zkoušeného zařízení pomocí klešťového transformátoru

Přehled měřicích funkcí přístroje je uveden v tabulce.

Pro usnadnění a zvýšení produktivity práce při vykonávání revizí elektrických spotřebičů je k přístroji REVEXmax dodáván i PC software SWillkostudio určený k vedení databáze spotřebičů, vyhodnocování jejich kontrol a tisku protokolů o provedených kontrolách (obr. 3).

K důležitým vlastnostem přístroje REVEXmax patří:

• identifikace spotřebičů pomocí ID kódů (čárový kód)
• možnost přenesení databáze spotřebičů nebo jejích vybraných částí z PC do přístroje
• možnost přenosu výsledků kontrol spotřebičů z přístroje do PC
• možnost využití automatických pracovních postupů při kontrolách
• manuální vyhodnocování výsledků kontrol přímo v přístroji
• možnost individuální úpravy formulářů v PC

Přístroj REVEXmax je pokračovatelem úspěšné řady přístrojů REVEX pro kontroly elektrických spotřebičů, který přináší nový vzhled a lepší komfort obsluhy. Kvalitativně nové vlastnosti pak s sebou nese především příslušenství k přístroji. Uživatelé jistě ocení možnost použití bezdrátové čtečky čárových kódů nebo nový elektronický adaptér pro testování prodlužovacích přívodů, který umožní proměřit odpory všech vodičů prodlužovačky i v případě, že prodlužovačka je pro kontrolního technika špatně přístupná a její zásuvku a zástrčku nelze současně připojit k přístroji.

Ke stažení:

	Návod k používání (CZ)
	User's manual (EN)
	Prohlášení o shodě
	Srovnávací tabulka přístrojů REVEX a MDtest
	Vzor protokolu o kontrole svařovacího zařízení
	Prospekt
